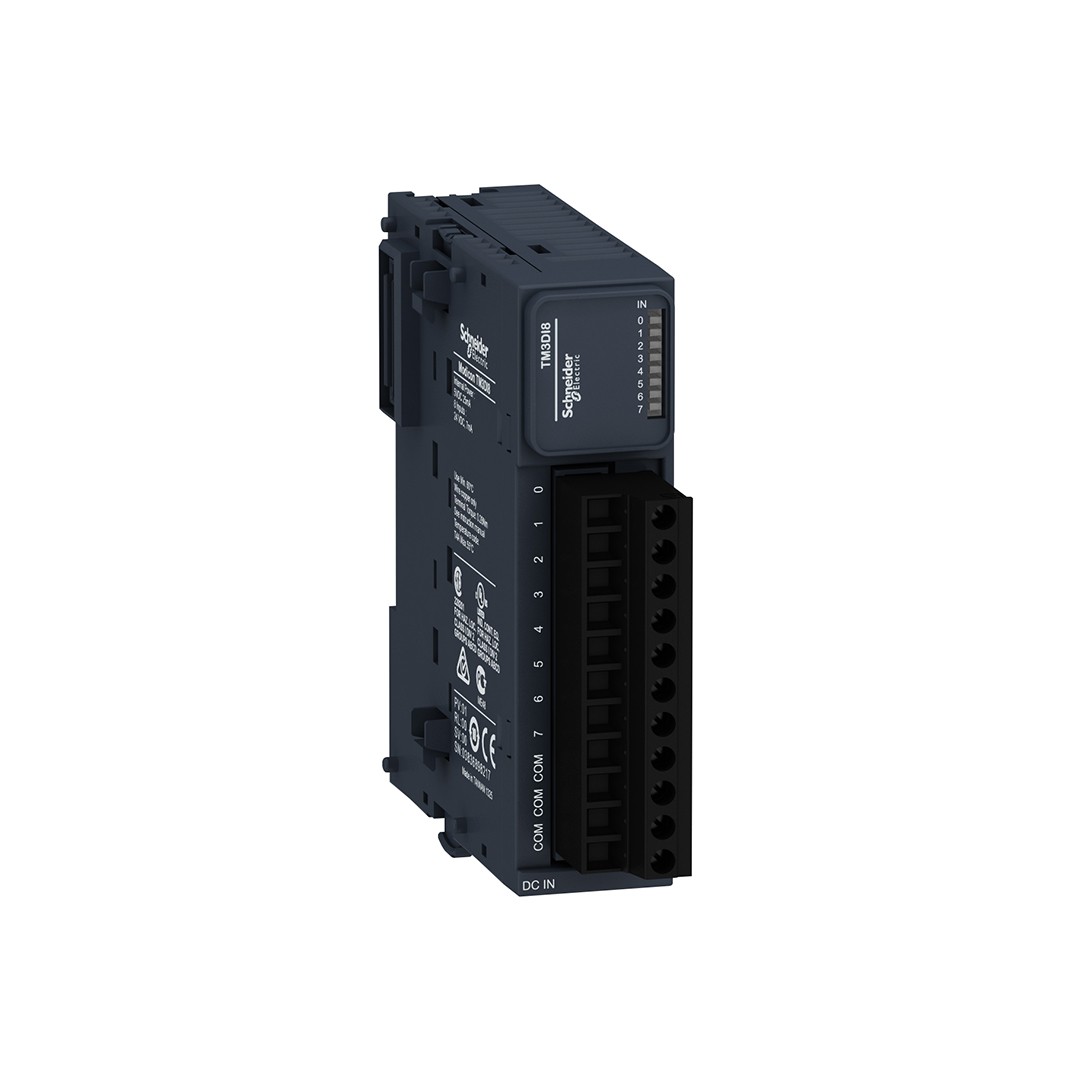

Schneider TM3DI8 Dijital Giriş Modülü
Barkod: 3606480611360
KDV Dahildir. Teklif için Bize Ulaşın.
0 Değerlendirme
SKU TM3DI8
Stok 10
Whatsapp
Ürün Açıklaması
Ürün serisi Modicon TM3
Ürün ya da bileşen tipi Dijital giriş modülü
Seri uyumluluğu Modicon M241
Modicon M251
Modicon M221
Modicon M262
Dijital giriş sayısı 8 for input conforming to IEC 61131-2 Type 1
Dijital giriş lojiği Blok veya kaynak (pozitif/negatif)
Dijital giriş gerilimi 24 V
Dijital giriş akımı 7 mA for input
Tamamlayıcı
Dijital G/Ç sayısı 8
Akım tüketimi 5 mA at 5 V DC via bus connector (at state off)
0 mA at 24 V DC via bus connector (at state on)
0 mA at 24 V DC via bus connector (at state off)
24 mA -de 5 V DC bara konnektörü üzerinden (açık durumda)
Dijital giriş gerilim tipi DC
Gerilim durumu 1 garantili 15...28.8 V for input
Current state 1 guaranteed >= 2.5 mA (input)
Gerilim durumu 0 garantili 0...5 V for input
Current state 0 guaranteed <= 1 mA (input)
Giriş empedansı 3.4 kOhm
Yanıt süresi 4 ms (turn-on)
4 ms (turn-off)
Yerel sinyalleme Giriş durumu: kanal başına 1 LED (yeşil)
Elektrikli bağlantı 11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama girişler için
Maximum cable distance between devices Unshielded cable: <30 m for regular input
Yalıtım Between input and internal logic at 500 V AC
Girişler arasında yalıtımsız
İşaretleme CE
Montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 84,6 mm
Genişlik 27,4 mm
Ürün ağırlığı 0,085 kg
Ortam
Standartlar EN/IEC 61131-2
EN/IEC 61010-2-201
Ürün sertifikaları C-Tick
CULus
Elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç 30 A/m 50/60 Hz conforming to EN/IEC 61000-4-8
Hızlı geçici akımlara direnç 1 kV for I/O conforming to EN/IEC 61000-4-4
Kesinti dayanımı 1 kV I/O common mode conforming to EN/IEC 61000-4-5 DC
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0.15...80 MHz conforming to EN/IEC 61000-4-6
3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforming to Marine specification (LR, ABS, DNV, GL)
Elektromanyetik emisyon Radiated emissions - test level: 40 dBμV/m QP class A ( 10 m) at 30…230 MHz conforming to EN/IEC 55011
Radiated emissions - test level: 47 dBμV/m QP class A ( 10 m) at 230…1000 MHz conforming to EN/IEC 55011
Çalışma için ortam hava sıcaklığı -10…35 °C vertical installation
-10…55 °C horizontal installation
Depolama ortam koşulları -25…70 °C
Bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 with protective cover in place
Kirletme derecesi 2
Çalışma yüksekliği 0...2000 m
Depolama yüksekliği 0…3000 m
Titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn at 8.4…150 Hz on DIN rail
3.5 mm at 5…8.4 Hz on panel
3 gn at 8.4…150 Hz on panel
Darbe dayanımı 15 gn için 11 ms
Packing Units
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 220 g
Paket 1 Yükseklik 7,652 cm
Paket 1 genişliği 10,664 cm
Paket 1 Uzunluk 12,68 cm
