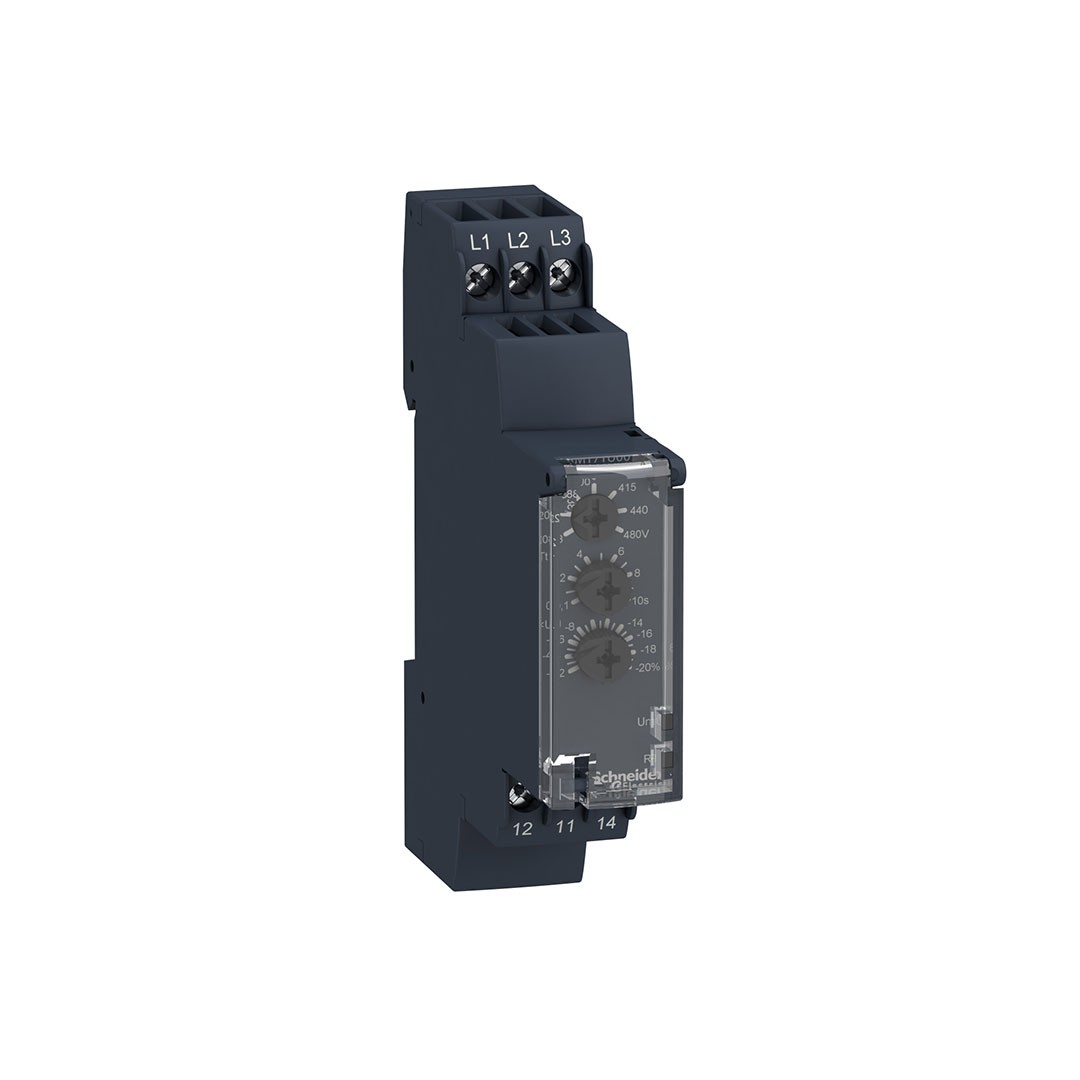

Schneider RM17TA00 Çok Fonksiyonlu Faz Koruma Rölesi
Barkod: 3389119405041
KDV Dahildir. Teklif için Bize Ulaşın.
0 Değerlendirme
SKU RM17TA00
Stok 0
Whatsapp
Ürün Açıklaması
| Ürün serisi | Harmony Kontrol Röleleri |
|---|---|
| röle tipi | Çok fonksiyonlu kontrol rölesi |
| ürüne özel uygulama | 3 fazlı besleme için |
| röle adı | RM17TA |
| röle tarafından izlenen parametreler | Asimetri Faz sırası Faz hatası algılama |
| ölçüm aralığı | 208...480 V AC |
| Gecikme süresi | Ayarlanabilir 0.1...10 s, tam ölçek değerinin +/- %10'u Tt- time delay upon fault |
| çıkış kontakları | 1 K/A |
| nominal çıkış akımı | 5 A |
| Kontak Tipi ve Düzenleme | 1 K/A |
| Kontrol devresi gerilimi (Uc) | 208...480 V |
| [Un] rated nominal voltage | self-powered |
|---|---|
| besleme gerilimi limitleri | 183…528 V AC |
| sıfırlama süresi | 1500 ms zaman gecikmesi |
| maksimum anahtarlama gerilimi | 250 V AC 250 V DC |
| VA cinsinden anahtarlama kapasitesi | 1250 VA |
| minimum anahtarlama akımı | 10 mA -de 5 V DC |
| maksimum anahtarlama akımı | 5 A AC 5 A DC |
| kontrol devresi gerilim limitleri | - % 12 + % 10 Un |
| VA cinsinden güç tüketimi | 0…22 VA -de 400 V AC 50 Hz |
| kontrol devresi frekansı | 50...60 Hz +/- 10 % |
| ölçüm gerilimi limitleri | 183…528 V AC |
| histeresiz | 2 % |
| Güç açıldığında gecikme | 650 ms |
| Maksimum motor kablosu uzunluğu | 150 ms doğru rms değeri olarak ölçüm döngüsü |
| gerilim aralığı | 208...480 V faz-faz |
| asimetri eşiği ayarı | Seçilen Un'nin %5...15'i |
| tekrarlama doğruluğu | 0,5 % için giriş ve ölçüm devresi 3 % için zaman gecikmesi |
| ölçüm hatası | < % 0,05/°C sıcaklık değişimi ile Tüm serinin < % 1 üzerinde gerilim değişimi ile |
| faz arızası hassasiyeti | 0,7 Un |
| yanıt süresi | < 200 ms (bir hata durumunda) |
| yalıtım direnci | > 500 MOhm -de 500 V DC 'e uygunIEC 60255-5 > 500 MOhm -de 500 V DC 'e uygunIEC 60664-1 |
| [Ui] nominal yalıtım voltajı | 400 V 'e uygunIEC 60664-1 |
| besleme frekansı | 50/60 Hz +/- 10 % |
| çalışma konumu | Herhangi bir konum olmadan |
| bağlantılar - terminaller | Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| sıkma torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| muhafaza malzemesi | Kendiliğinden sönen plastik |
| yerel sinyalleme | Güç AÇIK: LED (yeşil) Röle AÇIK: LED (sarı) |
| montaj desteği | 35 mm simetrik DIN rayı 'e uygunIEC 60715 |
| elektrik dayanıklılığı | 100000 cycles |
| Mekanik dayanıklılık | 30000000 cycles |
| çalışma hızı | <= 360 çalışma/saat tam yük |
| kullanım kategorisi | AC-12 'e uygunIEC 60947-5-1 AC-13 'e uygunIEC 60947-5-1 AC-14 'e uygunIEC 60947-5-1 AC-15 'e uygunIEC 60947-5-1 DC-12 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 |
| güvenlik güvenilirlik verisi | MTTFd = 502,2 yıl B10d = 470000 |
| genişlik | 17,5 mm |
| Ürün Ağırlığı | 0,13 kg |
| Kontrol tipi | Test butonsuz |
