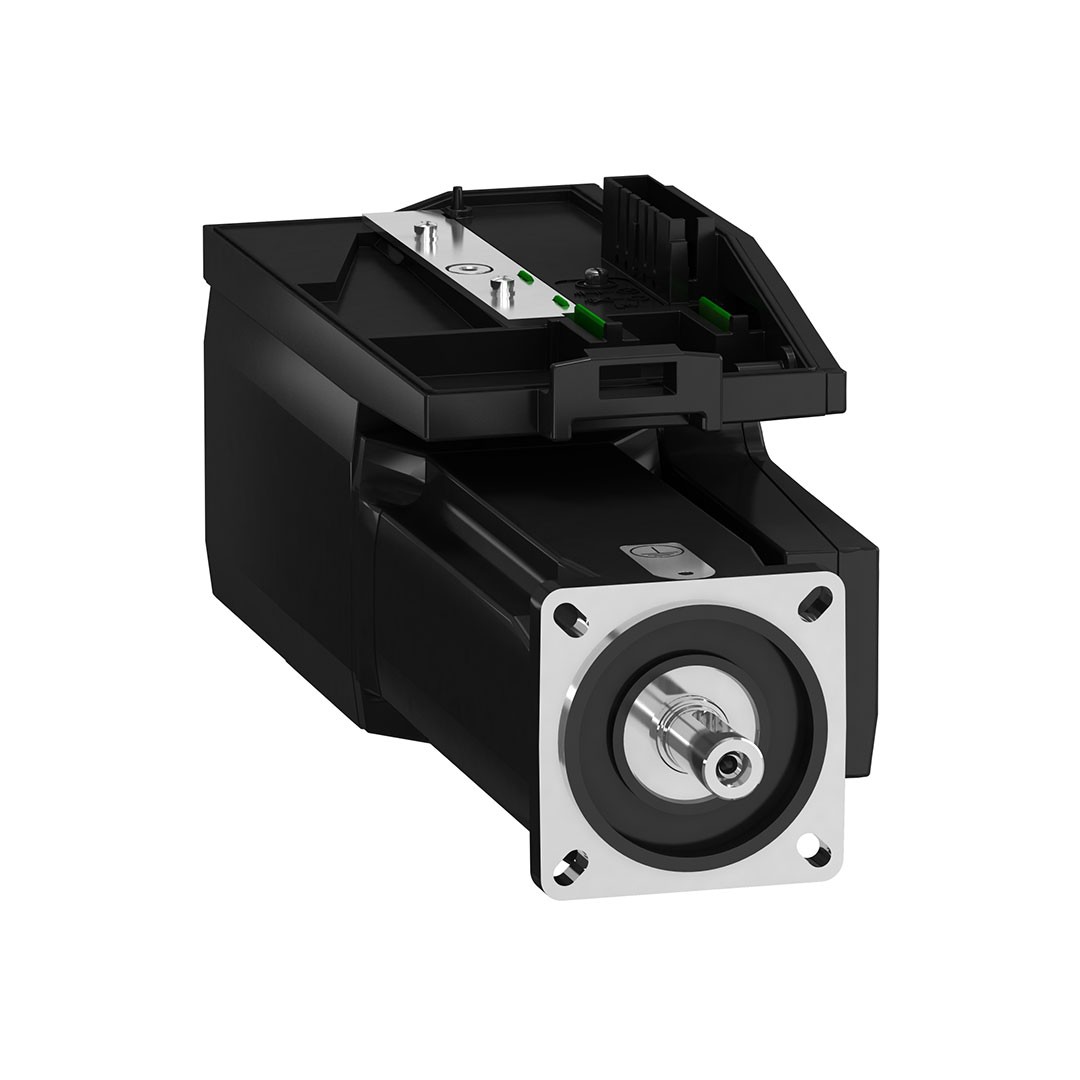

Schneider BMI0703T16A 2,2Nm 3200 Rpm Kamalı Mil IP54 Frensiz Monofaze BMI Servo Motor
Barkod: 3606485376721
KDV Dahildir. Teklif için Bize Ulaşın.
0 Değerlendirme
SKU BMI0703T16A
Stok 0
Whatsapp
Ürün Açıklaması
| Seri Uyumluluğu | Lexium 32i |
|---|---|
| Ürün Grubu | BMI |
| Ürün Ya da Bileşen Tipi | Güç kademeli servo motor |
| maksimum mekanik hız | 8000 rpm |
|---|---|
| [Us] nominal besleme gerilimi | 115...230 V % - 15...10 |
| besleme gerilimi limitleri | 100…240 V |
| Fazların Ağ Sayısı | Monofaze |
| besleme frekansı | 50/60 Hz - 5...5 % |
| ağ frekans limitleri | 47,5…63 Hz |
| EMC filtresi | Entegre |
| sürekli çıkış akımı | 3,5 A -de 8 kHz |
| çıkış akımı 3s tepe | 10,5 A -de 230 V için 3 s |
| sürekli durma akımı | 3,5 A |
| sürekli durma torku | 3,4 N.m -de 115...230 V monofaze |
| tepe durma torku | 8,6 N.m -de 115 V monofaze 8,6 N.m -de 230 V monofaze |
| nominal çıkış gücü | 700 W -de 230 V monofaze 400 W -de 115 V monofaze |
| nominal tork | 2,9 N.m -de 115 V monofaze 2,2 N.m -de 230 V monofaze |
| nominal hız | 3200 rpm -de 230 V monofaze 1400 rpm -de 115 V monofaze |
| maksimum akım Irms | 17,8 A -de 115 V, monofaze 17,8 A -de 230 V, monofaze |
| ürün uyumluluğu | Hız kontrol cihazı ünitesi LXM32i CANopen Hız kontrol cihazı ünitesi LXM32i EtherCAT |
| şaft ucu | Kilitli |
| ikinci şaft | Ikinci şaft ucu olmadan |
| şaft çapı | 14 mm |
| şaft uzunluğu | 30 mm |
| anahtar genişliği | 5 mm |
| geri besleme tipi | Mutlak tek dönüşlü SinCos Hiperface |
| hız geri besleme çözünürlüğü | 32768 nokta/dönüş |
| frenleme | Olmadan |
| Montaj Desteği | Uluslararası standart flanş |
| motor flanş boyutu | 70 mm |
| elektrikli bağlantı | Baskılı devre kartı konnektörü |
| tork sabiti | 0,81 N.m/A -de 20 °C |
| geri emf sabiti | 54,44 V/krpm -de 20 °C |
| motor kutuplarının sayısı | 10 |
| rotor ataleti | 1,67 kg.cm² |
| stator direnci | 2,58 Ohm -de 20 °C |
| stator endüktansı | 2,28 mH -de 20 °C |
| stator elektrik süresi sabiti | 0,88 ms -de 20 °C |
| maksimum radyal güç Fr | 730 N -de 1000 rpm 580 N -de 2000 rpm 510 N -de 3000 rpm 460 N -de 4000 rpm 430 N -de 5000 rpm 400 N -de 6000 rpm |
| maksimum eksenel güç Fa | 0,2 x Fr |
| soğutmanın tipi | Doğal konveksiyon |
| uzunluk | 300 mm |
| motor yığını sayısı | 3 |
| ortalama bilezik çapı | 60 mm |
| ortalama bilezik derinliği | 2,5 mm |
| montaj deliklerinin sayısı | 4 |
| montaj delik çapı | 5,5 mm |
| montaj deliklerinin dairesel çapı | 75…82 mm |
| şaft destek flanşı mesafesi | 2,5 mm |
