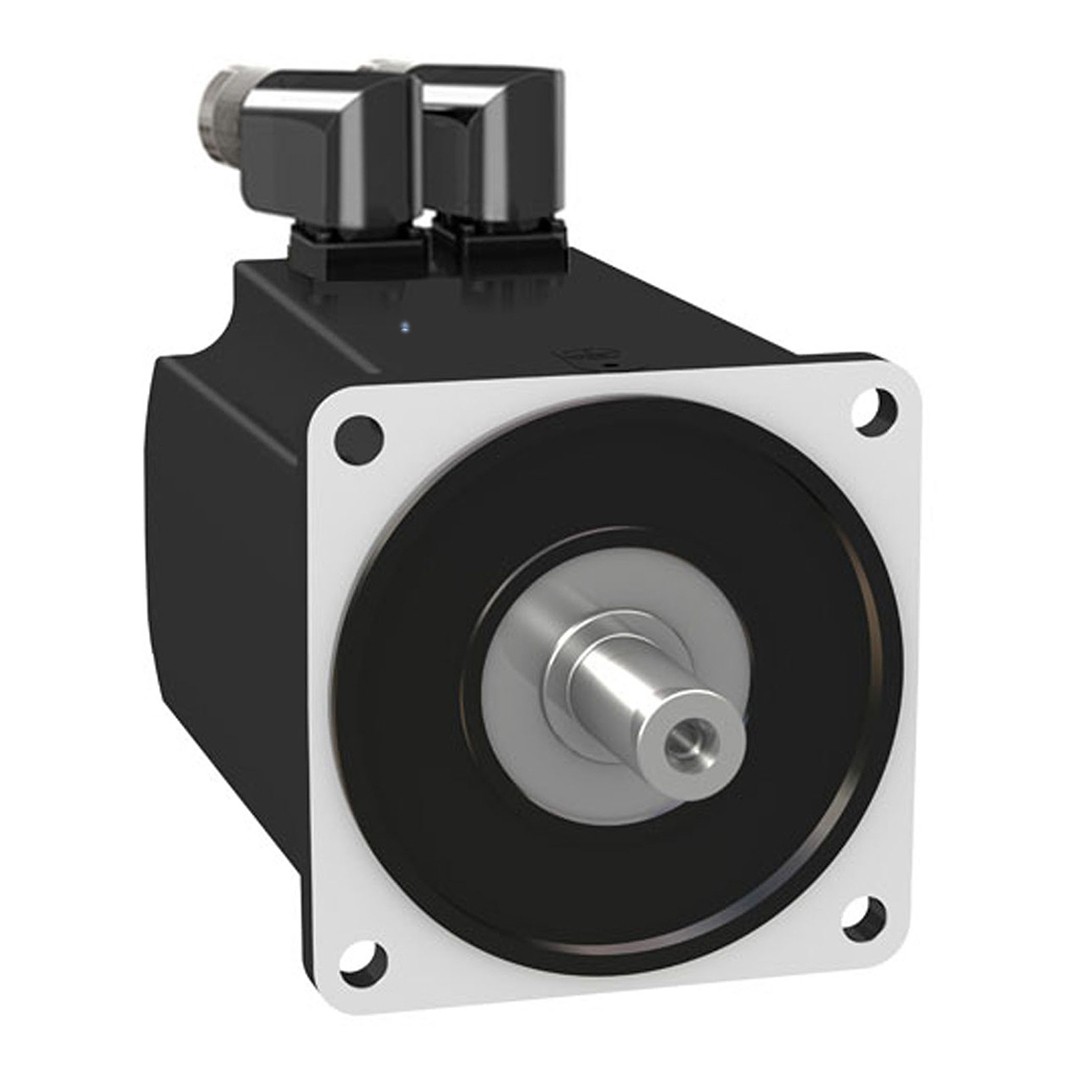

Schneider BMH1403P16F2A 26 Nm 4000 Rpm IP54 Frenli Kilitli Şaftlı Servo Motor
Barkod: 3606485208275
KDV Dahildir. Teklif için Bize Ulaşın.
0 Değerlendirme
SKU BMH1403P16F2A
Stok 0
Whatsapp
Ürün Açıklaması
Ürün ya da bileşen tipi
:
Servo motor
Ürün grubu
:
BMH
Maksimum mekanik hız
:
4000 rpm
Sürekli durma torku
:
24 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
24 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
24 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
Tepe durma torku
:
71,8 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
71,8 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
71,8 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
Nominal çıkış gücü
:
4700 W için LXM32.D72N4 -de 24 A, 400 V, trifaze
4700 W için LXM32.D72N4 -de 24 A, 480 V, trifaze
4700 W için LXM32.D72N4 -de 24 A, 480 V, trifaze
Nominal tork
:
13,92 N.m için LXM32.D72N4 -de 24 A, 400 V, trifaze
13,92 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
13,92 N.m için LXM32.D72N4 -de 24 A, 480 V, trifaze
Nominal hız
:
3000 rpm için LXM32.D72N4 -de 24 A, 400 V, trifaze
3000 rpm için LXM32.D72N4 -de 24 A, 480 V, trifaze
3000 rpm için LXM32.D72N4 -de 24 A, 480 V, trifaze
Ürün uyumluluğu
:
LXM32.D72N4 -de 400...480 V trifaze
Şaft ucu
:
Kilitli
IP koruma derecesi
:
IP54 standart
Hız geri besleme çözünürlüğü
:
32768 nokta/dönüş
Montaj desteği
:
Uluslararası standart flanş
Elektrikli bağlantı
:
Döndürülebilir sağa açılı konnektörler
Tamamlayıcı Özellikler
Seri uyumluluğu
:
Lexium 32
[Us] nominal besleme gerilimi
:
480 V
Fazların ağ sayısı
:
Trifaze
Sürekli durma akımı
:
18 A
Sürekli güç
:
4,8 W
Maksimum akım Irms
:
62,3 A için LXM32.D72N4
Maksimum kalıcı akım
:
62,3 A
İkinci şaft
:
Ikinci şaft ucu olmadan
Şaft çapı
:
24 mm
Şaft uzunluğu
:
50 mm
Anahtar genişliği
:
40 mm
Geri besleme tipi
:
Tek dönüşlü SinCos Hiperface
Tutma torku
:
23 N.m frenleme
Motor flanş boyutu
:
140 mm
Motor yığını sayısı
:
3
Tork sabiti
:
1,34 N.m/A -de 120 °C
Geri emf sabiti
:
85,9 V/krpm -de 120 °C
Motor kutuplarının sayısı
:
10
Rotor ataleti
:
50,27 kg.cm²
Stator direnci
:
0,22 Ohm -de 20 °C
Stator endüktansı
:
3 mH -de 20 °C
Stator elektrik süresi sabiti
:
13,6 ms -de 20 °C
Maksimum radyal güç Fr
:
2420 N -de 1000 rpm
1920 N -de 2000 rpm
1680 N -de 3000 rpm
1920 N -de 2000 rpm
1680 N -de 3000 rpm
Maksimum eksenel güç Fa
:
0,2 x Fr
Fren içeri çekme gücü
:
19 W
Soğutmanın tipi
:
Doğal konveksiyon
Uzunluk
:
267 mm
Ortalama bilezik çapı
:
130 mm
Ortalama bilezik derinliği
:
3,5 mm
Montaj deliklerinin sayısı
:
4
Montaj delik çapı
:
11 mm
Montaj deliklerinin dairesel çapı
:
165 mm
Ürün ağırlığı
:
18,5 kg
