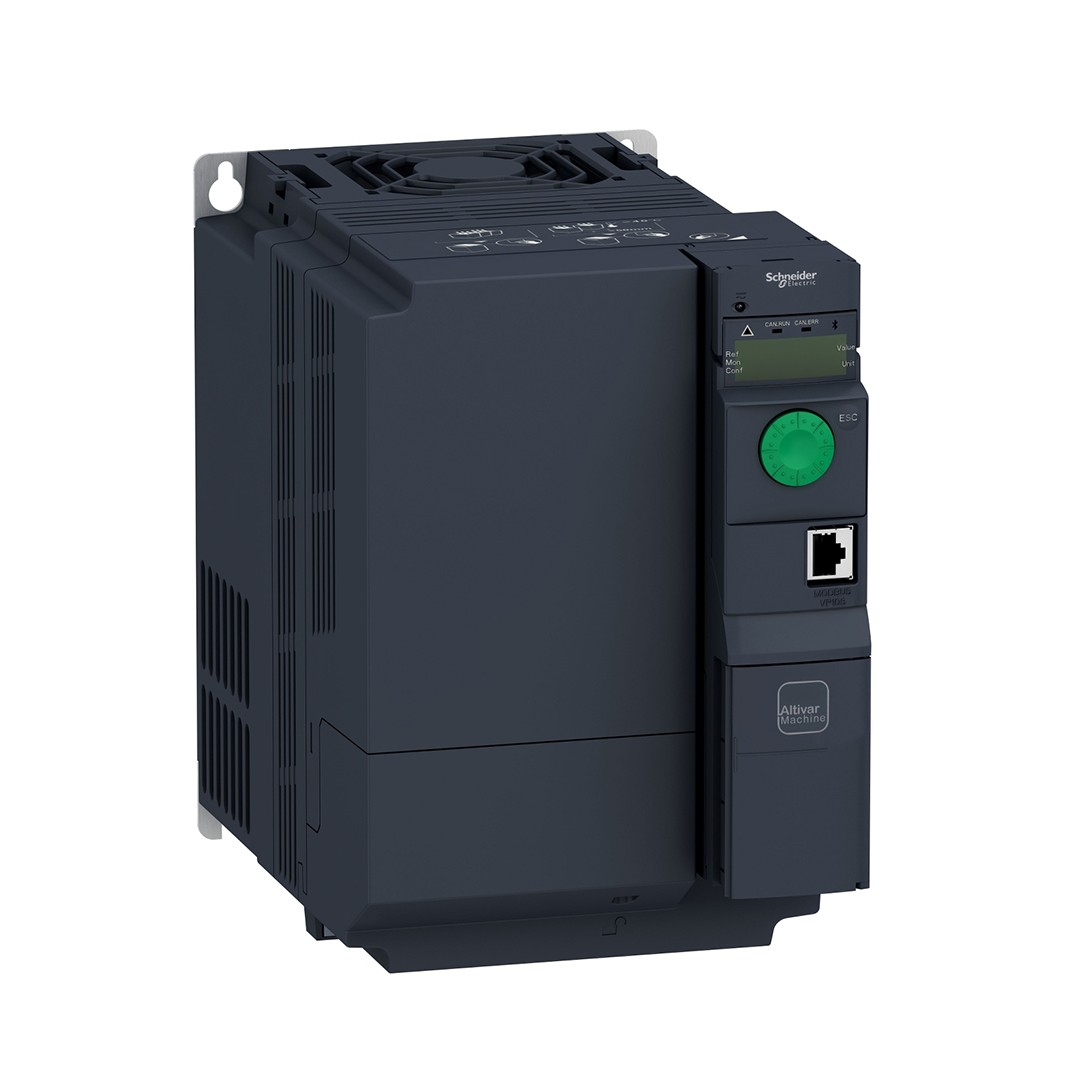

Schneider ATV320U75N4B 7.5kW Hız Kontrol Cihazı

Schneider ATV320U75N4B 7.5kW Hız Kontrol Cihazı

Barkod: 3606480931307
KDV Dahildir. Teklif için Bize Ulaşın.
0 Değerlendirme
SKU ATV320U75N4B
Stok 0
Whatsapp
Ürün Açıklaması
Ürün serisi
:
Altivar Machine ATV320
Ürün ya da bileşen tipi
:
Değişken hızlı sürücü
Ürüne özel uygulama
:
Yüksek güçlü makineler
Model
:
Standart tip
Sürücü biçimi
:
Kitap
Montaj Tipi
:
Duvara monte
Haberleşme port protokolü
:
Modbus seri
CANopen
Seçenek kartı
:
Iletişim modülü, CANopen
Iletişim modülü, EtherCAT
Iletişim modülü, Profibus DP V1
Iletişim modülü, Profinet
Iletişim modülü, Ethernet Powerlink
Iletişim modülü, Ethernet/IP
Iletişim modülü, DeviceNet
[Us] nominal besleme gerilimi
:
380…500 V - 15...10 %
Nominal çıkış akımı
:
17,0 A
Motor gücü kW
:
7,5 kW için Ağır şart
EMC filtresi
:
Sınıf C2 EMC filtresi entegre
IP koruma sınıfı
:
IP20
Tamamlayıcı Özellikler
Dijital giriş sayısı
:
7
Dijital giriş tipi
:
STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm
DI1...DI6 lojik girişler, 24 V DC (30 V)
DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)
Dijital giriş lojiği
:
Pozitif lojik (kaynak)
Negatif lojik (blok)
Dijital çıkış sayısı
:
3
Dijital çıkış tipi
:
Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA
Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA
Analog giriş sayısı
:
3
Analog giriş tipi
:
AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit
Analog çıkış sayısı
:
1
Analog çıkış tipi
:
Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Röle çıkış tipi
:
Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R1C
Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2C
Maksimum anahtarlama akımı
:
Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Minimum anahtarlama akımı
:
Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC
Erişim yöntemi
:
Slave CANopen
4 quadrant operation possible
:
True
Asenkron motor kontrol profili
:
Gerilim/frekans oranı, 5 nokta
Sensörsüz akı vektör kontrolü, standart
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Sensörsüz vektör akı kontrolü - Enerji Tasarrufu
Gerilim/frekans oranı, 2 nokta
Senkron motor kontrol profili
:
Sensörsüz vektör kontrolü
Maximum output frequency
:
0,599 kHz
Geçici aşırı moment
:
170…200 % nominal motor torku
Hızlanma ve yavaşlama rampaları
:
Lineer
U
S
CUS
Rampa anahtarlama
Acceleration/deceleration ramp adaptation
Acceleration/deceleration automatic stop with DC injection
Motor kayma kompanzasyonu
:
Otomatik her türlü yük
Ayarlanabilir % 0...300
Gerilim/frekans oranında (2 veya 5 puan) geçerli değil
Anahtarlama frekansı
:
2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile
Nominal anahtarlama frekansı
:
4 kHz
Durana kadar frenleme
:
DC enjeksiyon ile
Brake chopper integrated
:
True
Hat akımı
:
26,5 A -de 380 V (Ağır şart)
18,7 A -de 500 V (Ağır şart)
Maksimum Giriş Akımı
:
26,5 A
Maximum output voltage
:
500 V
Görünen güç
:
16,2 kVA -de 500 V (Ağır şart)
Şebeke frekansı
:
50...60 Hz
Relative symmetric network frequency tolerance
:
5 %
Muhtemel hat Isc
:
22 kA
Base load current at high overload
:
17,0 A
W cinsinden güç dağılımı
:
Fan: 229,0 W -de 380 V 4 kHz
With safety function Safely Limited Speed (SLS)
:
True
With safety function Safe brake management (SBC/SBT)
:
False
With safety function Safe Operating Stop (SOS)
:
False
With safety function Safe Position (SP)
:
False
With safety function Safe programmable logic
:
False
With safety function Safe Speed Monitor (SSM)
:
False
With safety function Safe Stop 1 (SS1)
:
True
With sft fct Safe Stop 2 (SS2)
:
False
With safety function Safe torque off (STO)
:
True
With safety function Safely Limited Position (SLP)
:
False
With safety function Safe Direction (SDI)
:
False
Koruma tipi
:
Giriş faz kesmeleri: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Aşırı ısınmaya karşı koruma: sürücü
Motor fazları arasındaki kısa devre: sürücü
Termal koruma: sürücü
Genişlik
:
150 mm
Yükseklik
:
308,0 mm
Derinlik
:
232,0 mm
Ürün ağırlığı
:
4,4 kg
