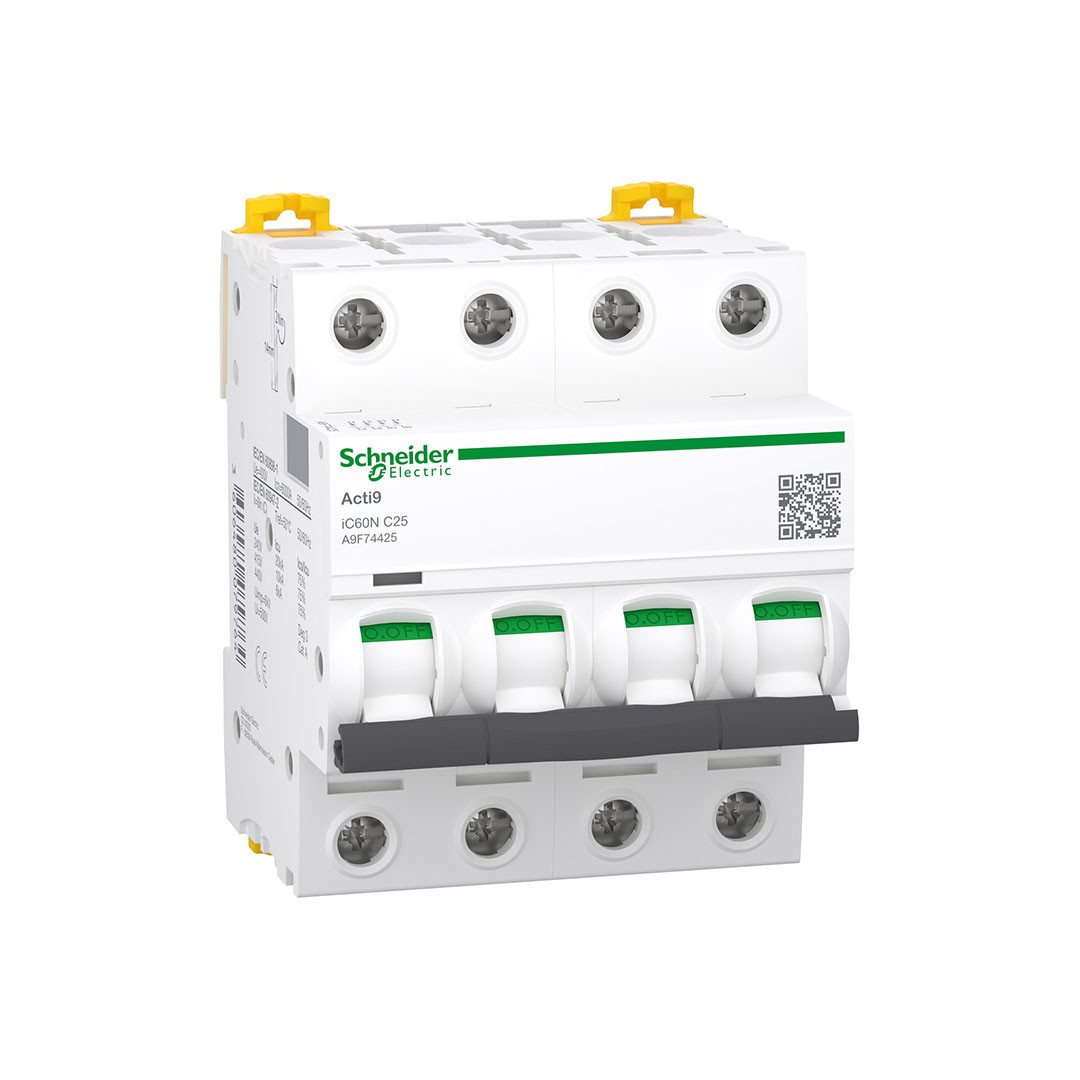

Schneider A9F74425 4K 6kA C Tipi 4x25A Otomatik Sigorta 3 Adet
Barkod: 3606480079764
KDV Dahildir. Teklif için Bize Ulaşın.
0 Değerlendirme
SKU A9F74425
Stok 9
Whatsapp
Ürün Açıklaması
| cihaz uygulaması | Dağıtım |
|---|---|
| seri | Acti 9 |
| ürün adı | Acti9 iC60 |
| Ürün ya da bileşen tipi | Minyatür devre kesici |
| Ürün grubu | IC60N |
| Kutup tanımı | 4P |
| korumalı kutupların sayısı | 4 |
| [In] nominal akım | 25 A |
| Şebeke tipi | AC DC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | C |
| kesme kapasitesi | 6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 36 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunEN 60898-1 Evet 'e uygunEN 60947-2 Evet 'e uygunIEC 60898-1 Evet 'e uygunIEC 60947-2 |
| Standartlar | EN 60947-2 EN 60898-1 IEC 60898-1 IEC 60947-2 |
| Şebeke frekansı | 50/60 Hz |
|---|---|
| manyetik açma limiti | 8 x In +/- % 20 |
| [Ics] nominal hizmet kesme kapasitesi | 15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz 15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz 27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz 27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz 6000 A 100 % 'e uygunEN 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC 10 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC |
| sınırlama sınıfı | 3 'e uygunEN 60898-1 3 'e uygunIEC 60898-1 |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz 'e uygunEN 60947-2 500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2 |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | Açma göstergesi |
| Montaj Tipi | Sabit |
| montaj desteği | DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | Üst veya alt: EVET |
| 9 mm vida adımı | 8 |
| Yükseklik | 85 mm |
| Genişlik | 72 mm |
| Derinlik | 78,5 mm |
| Ürün ağırlığı | 0,5 kg |
| renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 10000 cycles |
| bağlantılar - terminaller | Tek terminal (üst veya alt) 1…25 mm² esnek Tek terminal (üst veya alt) 1…16 mm² sert |
| tel sıyırma uzunluğu | 14 mm için üst veya alt baglanti |
| sıkma torku | 2 N.m üst veya alt |
| toprak kaçağı koruması | Ayrı blok |
